Кабель силовой NYM 3X1,5 Конкорд

Описание

Кабель NYM расклассифицирован как медный электрический соединитель для внутренней проводки. Его можно укладывать в зданиях и сооружениях широкого спектра категорий, в том числе пожароопасных, но не самого высокого уровня. Первоначально производилась только в Европе, о чем свидетельствует ее название. В настоящее время производится во многих странах ЕС, в том числе в Турции, а также на нескольких заводах в России по собственным спецификациям. Продукция известных и ответственных за качество российских брендов, таких как Севкабель и Псковкабель", не отличается по качеству от imperial cable NYM.

Расшифровка имени

Имя кабеля NYM идет назад к старой немецкой системе классифицирования, согласно немецкому национальному стандарту VDE 250, часть 204. В настоящее время в Европейском Союзе существует еще одна система маркировки, которая является общеевропейской, но NYM в свое время стала настолько распространенным названием, под которым его знают большинство европейских и российских потребителей.

Итак, маркировка означает следующее:

N - продукт соответствует немецкому стандарту VDE 250

Y - изоляция сделана из поливинилового хлорида

М - наружная защитная оболочка.

Существует два основных подтипа этого провода - NYM-J и NYM-O. буква J указывает на наличие желто-зеленых проводов, предназначенных для соединения "земли". О - в отсутствие такового. J всегда указывается. Таким образом, NYM-J - это кабель с земля проводником, просто NYM - без него.

Также, тип 3 Ч 2.5, 1 Ч 4 и так далее приложен к каждому проводу типа NUM. Это типичная маркировка количества сердечников и их поперечных сечений. Первая цифра-число жил, вторая-сечение в квадратных миллиметрах.

Примечание: этот тип провода может иметь от 1 до 7 сердечников широкого диапазона сечений, площадью до 2,5 мм. Некоторые производители, в частности, "Севкабель", предоставляют услуги по изготовлению проволоки стандарта NIEM с проводниками большего сечения - в соответствии с потребностями заказчика.

Цветовое кодирование

Кабель NYM, произведенный в России или импортированный из Европы, если он не является подделкой, всегда имеет цветовую маркировку для изоляции проводников, соответствующую стандартам российского ПУЭ (правила электромонтажа).

Цвета их внутренней изоляции могут варьироваться в зависимости от количества сердечников.

1. Одножильный не регламентируется.

2. Двужильный тип O - черный и синий.

3. Трехжильный типа O - черный, коричневый и серый.

4. Четырехжильный тип O - черный, коричневый, серый, синий.

5. Трехжильный тип J - черный, синий, желто-зеленый.

6. Четырехжильный тип Jчерный, коричневый, серый и желто-зеленый/7

. Пятижильный тип J 5черный, коричневый, серый, синий, и желт-зеленый.

Путем цветовая маркировка легко определить цель этого определенного кабеля. Проводник в синей оболочке всегда равен нулю в однофазных или нейтральных трехфазных сетях. Желто-зеленый - известное обозначение "землz" проводника. Все остальные цвета представляют фазы.

Обратите внимание: кабель NYM, изготовленный в соответствии с ГОСТ 22483, который регламентирует стандарты такой продукции, не может иметь проводника в белой или бело - синей изоляции. Если в проводе, который вы шьете, есть белый проводник, перед вами подделка. Вы можете использовать его только на свой страх и риск.

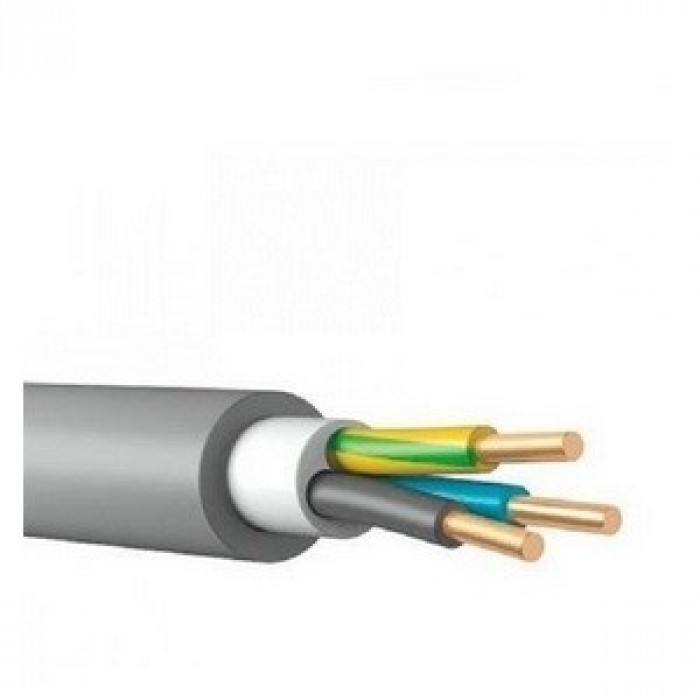

Дизайн

Этот провод может иметь только медные проводники (для сравнения, европейские стандарты подразумевают использование меди для кабельных изделий по умолчанию, алюминиевые провода обозначены буквой А). Форма сечения-круглый.

Тонкие, до 10 мм2, проводники - одножильные провода, начиная от 16мм - многожильныЕ. Изоляция проводников производится, как следует из нотации, из поливинилхлорида. За этим следует довольно плотная и толстая оболочка из резинового компаунда, охватывающая все внутренние провода, в составе которых содержится мел. Внешняя оболочка представляет собой прочный пластик на основе ПВХ..Прослойка между двумя слоями изоляции (обычно она белого цвета) служит для придания проводу правильной круглой формы, а также повышения его гибкости и удобства разделки.

Технические требования

Спецификации кабеля NYM следующим образом:

максимальное напряжение тока - AC 660 V на 50 Hz

температура заглушки работы - от -50 доградусов Цельсия

Минимальная температура прокладки без подогрева составляет -5 градусов

минимальный радиус изгиба - четыре собственных диаметра

максимальная влажность воздуха-98% при температуре не выше 35 градусов

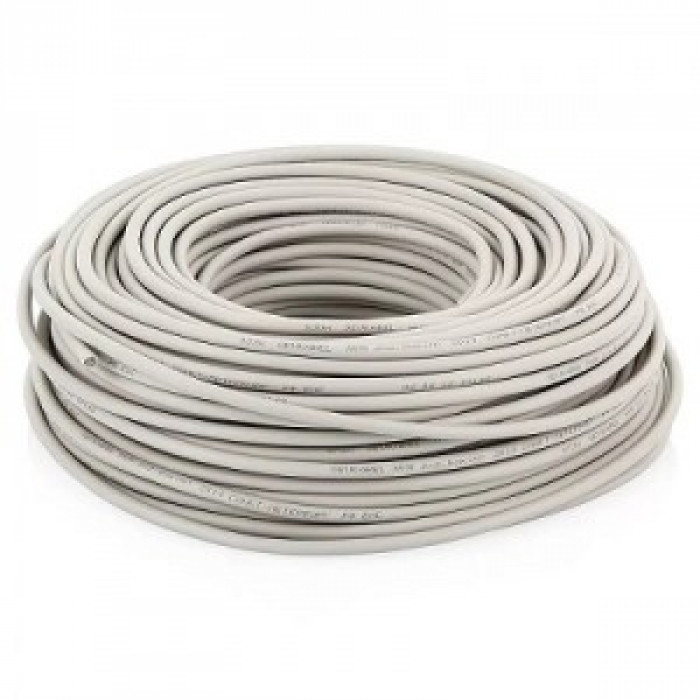

типичная длина конструкции - или 50 или 100 m (катушки), или 500 m (замотка на барабанчике)

гарантийный срок - 5 лет, максимальный - в течение 30 лет.

Область применения

Данный тип провода предназначен исключительно для внутренней электропроводки. Дело в том, что ПВХ пластик не устойчив к излучению в ультрафиолетовом спектре, который присутствует на солнце. Под действием ультрафиолета он разлагается, поэтому при необходимости протяните кабель NYM на открытой местности, обязательно заключите его в стальную или пластиковую гофрированную трубу.

Данный кабель выполняет силовую и осветительную проводку внутри любых конструкций, в том числе первого класса электробезопасности. Они могут осуществлять подключение однофазных и трехфазных потребителей тока в помещениях с классом взрыва B1 b, B1 g и Bpa. В зонах с классом взрыва B1 и его можно также использовать, но только для освещения.

Особые характеристики

-провод имеет определенную особенность, которая накладывает ограничение на его использование в пожароопасных местах. Применяется к самозатухающим проводам, но только при наличии одной полосы в стене или кабельном канале. Дело в том, что внутренний слой формованного поролона поддерживает горение, а ПВХ пластик нет. Таким образом, риск возгорания при коротком замыкании существует только в том случае, если несколько кабелей NUM уложены в один пучок.

Аналоги

Основным аналогом является отечественный бренд VVG (ВВГнг в негорючем исполнении edison). В отличие от плоского VGG, кабель NYM - всегда круглого сечения. Это способствует лучшей герметичности при укладке через технологические отверстия
